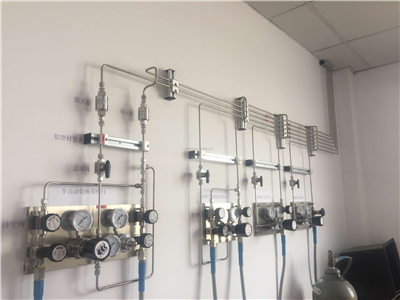

我們設計的化驗室氣體管路工程系統中，涉及到的儀器氣路設備非常多，我們根據青島化驗室氣體管路工程施工清單，大體總結了化驗室供氣系統設備清單表，必備的幾項大項，供學習參考。
實驗室氣路工程設備清單名1：化驗室氣體匯流排
品牌：VIGOUR
規格型號：VSP-2ES-300-10-PP-1*1
說明：專為青島實驗室提供不間斷供氣而設計的，它采用主供氣瓶組和備用氣瓶組雙氣源結構,在主供氣組與備用氣瓶組壓設置有差別，當主供氣組壓力降至備用供氣組減壓器設定壓力時，自動切換為備用組供氣。
實驗室氣路工程特點：
開放式結構，幾用幾備可任意組合。管路端部采用盲塞，可滿足擴展需要，可預留壓力接口。
任意時間更換空氣瓶，實現不中斷供氣。可接遠傳報警。
2、二級減壓閥
氣路設備品牌：VIGOUR、GCE、GENTEC等進口品牌;
規格型號：VSR-6EPS-300
說明：氣路系統結構及性能特點：
(1)單級式減壓結構
(2)膜片與母體采用硬密封形式
(3)母體接口螺紋：1/4” NPT(F)
(4)安全壓力：1.5倍的最大輸入壓力
(5)適用溫度：-40oF至165oF(-40oC至74oC)
(6)泄露率：2 x 10-8 scc/sec Helium
(7)CV值：0.14
(8)重量：0.9kg(2.0lbs)
氣路管道材質：
(1)母體：不銹鋼316
(2)閥座：PCTFE，PTFE，Vespel®
(3)膜片：316L不銹鋼 , Hastelloy®
氣體減壓閥適用范圍：
(1)半導體制程
(2)實驗室
(3) 氣相分析
(4)測試儀表
(5)石油化學工業
(6)電廠設備
3、實驗室氣路系統球閥
品牌：VIGOUR、GCE、GENTEC
規格型號：SS-VNV-0404-H
(1)最高使用壓力達3000psig;(僅BV15為3000psig，其余為2500psig)
(2)使用溫度范圍: 10°C至65°C;
(3)球閥母體設計采用一體式結構;
(4)手柄式轉動開關, 使用時只能處于全開或全閉位置;
(5)接口形式為：NPT螺紋，GENLOK卡套式接頭, FSR;
(6)規格為：3mm，6mm，8mm，10mm，12mm，1/8”，1/4”，3/8”，1/2”，3/4”;
(7)閥門標準形式為直線式，也可選用直角式;
(8)可采用面板安裝;
(9)使用介質為氧氣時，需采用脫脂處理;
(10)出廠測試條件：1000psig, 壓縮空氣。使用壓力高于1000psig, 應調整鎖緊螺帽，防止介質泄露。
4、BA級不銹鋼管道
品牌：上海喬誠pohom
規格型號：SS-316L-3/8 SS-316L-1/4
說明：BA級內外拋光不銹鋼管，316L，使用于高純氣體管路。
用于實驗室儀器、在線分析儀器、焊割設備保護用氣。
5、氣體回火防止閥
品牌：VIGOUR
規格型號：VF-S-3/8
危險氣體管道，我們采用回火防止閥和單向閥，防止泄漏及倒流，預防事故。
6、膨脹彎
四季氣溫，冬涼夏暖，為防止氣體管路的熱脹冷縮，故安裝膨脹彎，防止氣體泄漏;
7、氣路管道標簽
(1)標簽標有氣體的名稱顏色必須符合DIN12920標準;
(2)標簽的尺寸為：40mm*30mm*2mm材質PVC。
以上幾項內容為實驗室氣路系統工程必備項，其他配件還需要根據項目自身情況配置，材料清單由氣路公司列出，品牌安裝僅供參考價值，詳情可咨詢我們，專業專注于化驗儀器供氣系統，成就化驗室安全!
